Система АСДК

Автоматизированная система диспетчерского контроля (АСДК) представляет собой аппаратно-программный комплекс, обеспечивающий диспетчерский контроль состояния отдельных узлов и устройств автоматики, телемеханики и связи, поездных передвижений, свободности и занятости приемоотправочных путей, рельсовых цепей и блок участков, состояния переездов, входных и выходных светофоров станций и др.

Условно АСДК разделяется на две подсистемы верхнего и нижнего уровней. Объектами контроля АСДК являются устройства ЭЦ на станциях и устройства интервального регулирования на перегонах.

Подсистема нижнего уровня

состоит из электрических датчиков состояния контролируемых технических средств (контакты соответствующих реле постовых и перегонных устройств, измерительные панели рельсовых цепей и др.) и контроллеров диспетчерского контроля (КДК), выполняющих сбор цифровой и аналоговой информации, ее обработку и передачу в сеть АСДК.

Контроллер диспетчерского контроля представляет собой многопроцессорную систему, построенную по магистрально-модульному принципу с широкой номенклатурой модулей, обеспечивающих контроль дискретных устройств, а также аналоговых сигналов: измерение напряжений питающих установок и путевых реле различных рельсовых цепей, включая тональные; измерение длительности и частоты сигналов.

В качестве магистрали КДК используется асинхронная, последовательная шина. Децентрализованная внутренняя магистраль позволяет разнесением отдельных модулей сократить объем работ по монтажу и затраты на кабельную продукцию.

Такой подход в построении технических средств позволяет повысить живучесть системы в целом, обеспечить возможность дублирования элементов и резервирования каналов связи, решать на нижнем уровне задачи, требующие значительных вычислительных ресурсов, в том числе по поддержке протоколов глобальных сетей.

Для обеспечения съема и передачи на станции дискретных и аналоговых сигналов от сигнальных и переездных установок аппаратура нижнего уровня содержит:

модуль линейный аналоговый (МАЛ), предназначенный для сбора и преобразования в цифровой код аналоговой информации от восьми контролируемых устройств;

генератор линейных сигналов (ГЛС), служащий для сбора дискретных сигналов от 15 контролируемых устройств (контакты реле) я реле состояния блок участка (переезда). Кроме того, ГЛС принимает цифровой код измеренных аналоговых величин и передает его в линию в виде последовательного циклического кода (рис. 2).

Линейные выходы всех генераторов линейных сигналов (до 24) подключаются параллельно к двухпроводной линии связи (кабельной или воздушной), например ДСН.

Одновременная передача информации с 24 сигнальных установок в общую линию связи основана на частотном разделении каналов. Кодирование информации о состоянии 15 контролируемых устройств или аналоговой информации каждым ГЛС выполняется по принципу временного разделения каналов. Состояние каждого контролируемого устройства (контакта реле) или код аналоговой информации передается в дискретной форме модулированными по длительности паузами между частотными посылками. Одновременно модулированными по длительности частотными посылками посылается информация о состоянии блок участка (переезда).

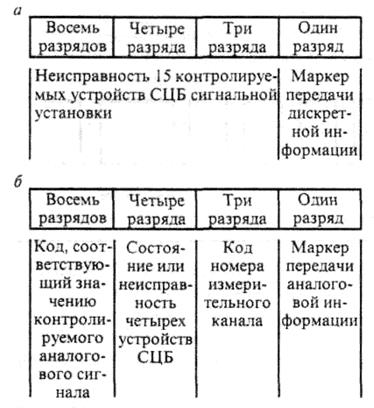

Рис. 2. Структура последовательного кода при передаче дискретной (а) и аналоговой (б) информации

При наличии аналоговой информации от МАЛ на входах ГЛС последовательный циклический код линейного сигнала содержит 4 байта (2 байта дискретной информации и 2 байта аналоговой). За один цикл передачи информации ГЛС передает код о напряжении одного аналогового сигнала. Во втором байте последовательного кода, содержащего аналоговую информацию, включено сообщение о состоянии четырех информационных каналов для сокращения времени получения данных по этим каналам. При передаче любого сообщения модулированными по длительности частотными посылками посылается информация о состоянии блок участка (переезда). При передаче дискретной информации ГЛС формирует импульсную последовательность циклического кода (рис. 3). На этом рисунке Ч — частотная посылка; Б — бесчастотная посылка (пауза).
