Технологический процесс ремонта тележек модели 18-100 в объеме деповского ремонта

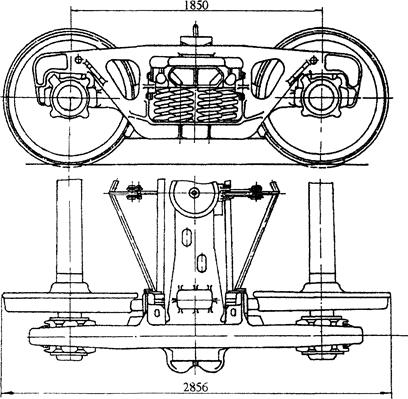

Выкаченные из-под вагонов тележки мостовым краном устанавливаются на путь тележечного участка. При помощи разворотного круга 8 (рис.1) тележки устанавливаются на путь, по которому они поступают к моечной машине.

На позиции дефектации и очистки колесных пар тележки мостовым краном снимаются с колесных пар и подаются в моечную машину. Обмывка производится при температуре 60-70 град.С 3-5% раствором каустической соды.

После обмывки тележка устанавливается на позицию дефектоскопирования.

Продефектоскопированная тележка мостовым краном устанавливается на стойло для ремонта. Всего участок имеет восемь ремонтных стойл, т.е. одновременно ремонтируются восемь тележек.

Ремонт тележек заключается в разборке, дефектации и дефектоскопировании деталей, производстве слесарных, сварочно-наплавочных работ, сборке тележки.

Рама тележки, пружинно-фрикционный комплект, рычажная передача тележки ремонтируются в соответствующих отделениях и участках.

Колесные пары ремонтируют согласно требованиям “Инструкции по осмотру, освидетельствовани, ремонту и формированию вагонных колесных пар” ЦВ/3429.

Тормозная рычажная передача разбирается полностью для ремонта в соответствии с требованиями “Инструкции по ремонту тормозного оборудования вагонов” ЦВ-ЦЛ-292.

Детали и узлы тележки подвергаются испытанию на растяжение, дефектоскопи-рованию согласно Руководящих документов по неразрушающему контролю РД 32.174-2001, РД 32.149-2000, РД 32.159-2000, Методики испытания на растяжение деталей грузовых и пассажирских вагонов № 656-2000 ПКБ ЦВ

При необходимости детали тележки подвергаются очистке (промывке) вторично.

Входной контроль тележек грузовых вагонов при деповском ремонте.

Контроль технического состояния тележек производится после постановки вагонов на ремонтные позиции.

При этом проверяется:

- наличие дефектов и износов колесных пар, не допускаемых ЦВ/3429;

- положение деталей пружинно-фрикционного рессорного комплекта, завышение опорной поверхности фрикционного клина относительно нижней опорной поверхности надрессорной балки, наличие свободного перемещения фрикционного клина и пружин рессорного комплекта до подъемки вагона;

- проверяется состояние деталей тормозной рычажной передачи;

- зазоры между скользунами тележки и рамы вагона.

После выкатки тележки проверяют состояние узла пятник-подпятник.

Результаты обследования тележек заносят в дефектную ведомость и используют при ремонте деталей и узлов, сборке и подкатке отремонтированной тележки под вагон.

Проверяют срок службы литых деталей тележки.

Результаты входного контроля заносят в журнал учета работы тележечного участка, которые подписываются бригадиром или мастером участка.

Разборка тележки

Разборка тележки производится после обмывки и дефектоскопирования и установки ее на ремонтное стойло. Обмывка тележек производится в моечной машине с применением 3-5% раствора каустической соды при температуре моющего раствора 60-70 град.С, время обмывки 5 минут.

Разборка тележки производится в следующей последовательности:

- выбить чеки и снять тормозные колодки, предохранительные скобы;

- снять шплинты;

- снять шайбы, выбить валики, снять вертикальные рычаги и распорную тягу;

- выбить шплинты, снять шайбу и валики, снять серьгу мертвой точки, после удаления шплинта, шайбы 1 и валика;
