Нагрузки на упругий элемент и прогиб

Транспортная информация » Передняя подвеска автомобиля ГАЗ-53А » Нагрузки на упругий элемент и прогиб

От кинематической схемы подвески зависит компоновка автомобиля, плавность хода, устойчивость и управляемость, масса автомобиля, его надежность и долговечность.

Зависимая подвеска.(рис 2.3.)

Нагрузка на упругий элемент:

где Rz-нормальная реакция полнота дороги на колесо, Н;

gk-нагрузка от массы колеса и моста ( неподрессорные массы), Н;

На расчетную рессору ГАЗ-53А приходится неподрессор­ной массы:1/2 массы переднего моста и масса одного колеса.

gk=1/2*1380+840=1530 н

Rz=G2a=9050 н

Pp=9050-1530=7520 н

Прогиб упругого элемента равен перемещению колес относительно кузова.

fp=fk

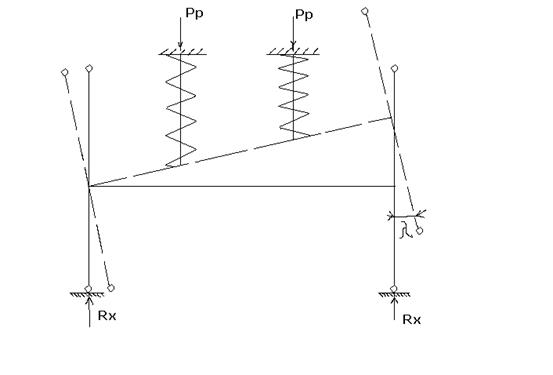

Зависимая подвеска.

Рис.2.3
