Салон 1-го класса, в котором установлены 4 двухместных блока кресел и 2 складных столика между ними.

Салон сопровождающих лиц на 18 посадочных мест бизнес-класса.

На самолете устанавливается дополнительное буфетно-кухонное оборудование. Самолеты варианта VIP могут комплектоваться бортовым пилотажно-навигационным и радиотехническим оборудованием отечественного производства или оборудованием производства западных фирм.

Самолет ЯК-42 состоит из следующих основных частей

1. Крыло - несущая поверхность, которая создает аэродинамическую подъемную силу, обеспечивающую полет самолета. Крыло принимает участие в обеспечении поперечной устойчивости и управляемости самолета. Крыло должно обладать высокой несущей способностью и минимальным аэродинамическим сопротивлением на основных режимах полета, иметь достаточную прочность и жесткость при наименьшей массе конструкции, а также хорошие технологические и эксплуатационные качества.

В полете, при взлете и посадке на крыло действуют следующие нагрузки:

аэродинамические силы разряжения или избыточного давления, распределенные по поверхности крыла;

массовые инерционные нагрузки от массы конструкции крыла, в том числе и его сила тяжести, распределенные по объему конструкции крыла;

сосредоточенные нагрузки от инерционных сил и сил тяжести агрегатов и грузов, приложенных в узлах их крепления к крылу.

Все нагрузки, приложенные к крылу, уравновешиваются реакциями в узлах его крепления к фюзеляжу. Основными элементами крыла являются: обшивка, лонжероны, продольные стенки, стрингеры, нервюры.

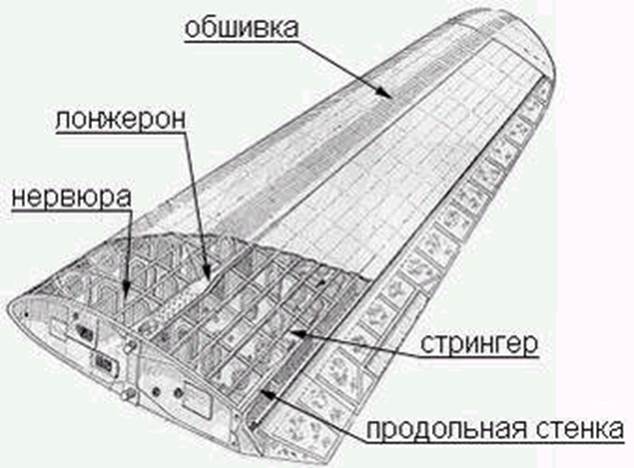

Конструкция крыла

1.1. Обшивка. Образует внешнюю поверхность крыла. На ЯК-42 используется металлическая обшивка из алюминиевых сплавов. Поверхность обшивки должна быть очень гладкой, допустимая шероховатость не более 5 мкм. С этой целью на обшивку наносится лакокрасочное покрытие с последующей полировкой. Обшивка должна обеспечивать герметичность конструкции. Перетекание воздуха через щели в стыках обшивки увеличивает сопротивление крыла и ухудшает его аэродинамические качества. Одна обшивка не может обеспечить необходимой прочности и жесткости крыла, поэтому ее изнутри приходится подкреплять каркасом, состоящим из продольного и поперечного набора. К продольному набору относятся лонжероны, продольные стенки и стрингеры. Поперечный набор состоит из нервюр.

1.2. Лонжероны представляют собой тонкостенные силовые балки, состоящие из поясов и связывающих их стенок. Силовые элементы лонжеронов изготавливаются из высокопрочных алюминиевых сплавов, сталей, титановых сплавов, КМ. При изгибе крыла пояса лонжерона работают на растяжение - сжатие, а стенка воспринимает касательные усилия. Для снижения массы конструкции материал поясов должен располагаться на наибольшем удалении от нейтральной оси сечения лонжерона.

1.3. Продольные стенки ставятся для увеличения жесткости крыла в вертикальном направлении. От лонжеронов стенки отличаются отсутствием силовых поясов. Слабые пояса в виде прессованных или гнутых уголков могут использоваться для удобства приклепывания к стенке обшивки.

1.4. Стрингеры используются для подкрепления обшивки. Конструктивно выполняются в виде гнутых или прессованных профилей различного сечения. Стрингеры крепятся к обшивке и к нервюрам.

1.5. Нервюры обеспечивают сохранение в полете заданной формы профиля и восприятие местной воздушной нагрузки крыла. Обычно нервюры разрезаются в местах пересечения с лонжеронами и продольными стенками и стыкуются с ними по всей высоте с помощью отбортовок или стоек.

На ЯК-42 используются нервюры, изготавливаемые штамповкой из листа. Края нервюр отгибаются для приклепывания к вертикальным стенкам и к обшивке. Избыточная прочность нервюры позволяет вырезать в ней отверстия облегчения. Для повышения устойчивости отверстия облегчения отбортовываются, а в стенке нервюры штампуются глухие канавки - зиги. В местах приложения больших сосредоточенных нагрузок устанавливаются усиленные нервюры.

1.6. Органы управления на крыле. На концах крыла в хвостовой его части шарнирно подвешиваются элероны, которые обеспечивают управление и балансировку самолета по крену. Правый и левый элероны отклоняются в противоположные стороны и за счет разницы в подъемной силе крыльев создают момент крена.

1.7. Механизация крыла. Улучшение взлетно-посадочных характеристик самолета и, прежде всего, снижение его посадочной скорости и скорости отрыва на взлете обеспечивается применением средств механизации крыла. К этим средствам относятся устройства, позволяющие изменять несущую способность и сопротивление крыла. Они могут устанавливаться по передней кромке крыла - предкрылок, отклоняемый носок, по задней кромке - щитки, закрылки и на верхней поверхности крыла - тормозные интерцепторы (спойлеры). Органы механизации перед посадкой отклоняются (и выдвигаются) на максимальные углы, обеспечивая прирост несущей способности крыла за счет увеличения кривизны профиля, некоторого увеличения площади крыла и за счет щелевого эффекта. Рост несущей способности крыла уменьшает посадочную скорость самолета. На взлете механизация отклоняется на меньшие углы, обеспечивая некоторое увеличение несущей способности при незначительном росте сопротивления, в результате чего сокращается длина разбега самолета. Тормозные спойлеры обычно отклоняются на пробеге, обеспечивая резкое падение подъемной силы крыла, что позволяет более интенсивно использовать тормоза колес и сокращать длину пробега. Спойлеры также используются в полете для уменьшения аэродинамического качества и увеличения угла планирования при снижении.
