Зарубежная гражданская авиация

Страница 3

Попытки создания на основе самолета 747-400 более вместительных вариантов предпринимались не раз. Последняя была сделана в 1997 г., когда разрабатывались проекты 747-500 и 747-600. В начале 1998 г. от них отказались. В середине июня 2000 г. фирма «Боинг» объявила о новых планах разработки усовершенствованных вариантов самолета 747-400(рис.3.2), которые она рассматривает как альтернативу самолету А3ХХ. Работы ведутся одновременно по трем вариантам: 747-400Х , 747Х и 747Х "Стрэч".

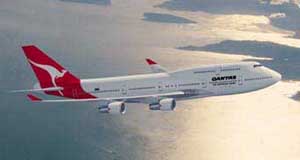

747-400X авиакомпании Quantas

Рисунок 3.2. Самолет 747-400

Самолет 747-400Х по внешним размерам будет полностью идентичен самолету 747-400, отличаясь только установкой новой авионики и применением технических новшеств, позволяющих снизить затраты на эксплуатацию и обслуживание. Он также будет отличаться от исходного местными усилениями конструкции крыла, фюзеляжа и шасси, применением новых радиальных пневматиков, а также более рациональным использованием внутреннего объема. Интерьер пассажирского салона будет изменен; в его конструкции и отделке используется опыт разработки салона для самолета Боинг 777. Силовая установка самолета 747-400Х состоит из четырех ТРДД с тягой по 27-28,7 тс. Самолет сможет использоваться на таких маршрутах, как Лос-Анджелес - Сидней, Лондон - Сингапур и других, продолжительность полета на которых составляет почти 15 ч. Фирма полагает, что самолет 747-400Х появится в эксплуатации в третьем квартале 2002 г.

Второй проект 747Х (рис.3.3) отличается от исходного самолета 747-400 удлинением фюзеляжа на 2,8 м, в результате чего число мест в салоне трех классов увеличится до 430. За счет дополнительных топливных баков в кессоне центроплана запас топлива возрастет с 228280 до 274720 л. В результате дальность полета самолета 747Х составит 16620 км. Его предполагается использовать на маршрутах с продолжительностью полета до 18 ч (например, Сингапур - Чикаго или Нью-Йорк - Куала-Лумпур) .

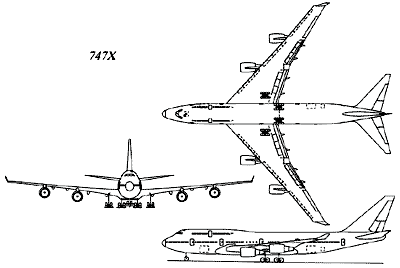

Габариты 747X

Рисунок 3.3. Самолет 747Х

Наконец, самым радикальным проектом считается третий вариант 747Х "Стрэч". За счет увеличения длины фюзеляжа на 9,6 м число мест в салоне трех классов возрастет с 416 до 504-522, т.е. на 25%. Удлинение фюзеляжа достигается двумя дополнительными секциями: одна в районе верхнего пассажирского салона, а другая - за крылом. Более чем на 26% возрастет объем нижних грузовых отсеков: он будет равен 191 м3, что на 28,3 м3 больше, чем на самолете А3ХХ-100. По стоимости 1 место-км самолет 747Х "Стрэч" будет на 12 - 14% дешевле самолета 747-400 и на 3% дешевле самолета А3ХХ-100 при перевозках на международных авиалиниях.

На самолете 747Х "Стрэч" предполагается применить новое крыло, размах которого составит почти 70 м. В настоящее время фирма «Боинг» проводит активные исследования нового крыла, аэродинамические характеристики которого будут существенно улучшены по сравнению с исходным крылом, созданным по технологии 1960-х годов. Крыло предполагается оснастить усовершенствованными законцовками; фирма исследует несколько вариантов. На самолете будет применено новое основное шасси, а также изменена конструкция поверхностей оперения.
