Расчет амортизаторов

Страница 1

Устройство, гасящее колебание в подвеске и называемое амортизатором, совместно с трением в подвеске создаёт силы сопротивления колебаниям автомобиля и переводит механическую энергию колебаний в тепловую. На автомобилях широко применяются гидравлические амортизаторы двухстороннего действия: рычажные и телескопические. Телескопические амортизаторы легче рычажных, имеют более развитую поверхность охлаждения, работают при меньших давлениях (2,5 – 5,0 МПа), технологичнее в производстве. В силу указанных преимуществ они получили широкое распространение на отечественных и зарубежных автомобилях. Основные параметры и размеры телескопических амортизаторов стандартизированы (ГОСТ 11728 – 76).

Быстрота затухания колебаний при работе упругих элементов подвески достигается созданием достаточно большой силы Рс сопротивления колебаниям. Эта сила создается межлистовым трением рессор, трением в шарнирах подвески и в основном сопротивлением амортизаторов. В первом приближении силу Рс можно считать пропорциональной скорости V колебаний кузова относительно колеса:

Где Кэ – эквивалентный коэфициент, оценивающий сопротивление подвески колебаний и в основном зависящий от коэфициента Ка сопротивления амортизатора.

В теории автомобиля оценку затухания колебаний производят по относительному коэффициенту затухания:

Где с=Ро/f - жёсткость подвески, Н/см;

М=Рр/g - подрессорная масса , приходящаяся на колесо (нагрузка на упругий элемент), кг.

У современных автомобилей колебания кузова происходят с затуханием, соответствующим y=0,15¸0,35; y=0,2. Для сохранения заданной степени затухания колебаний в подвеске с уменьшением её жёсткости сопротивление амортизаторов также следует уменьшать.

Преобразуя уравнение (2.16) ,получим формулу для нахождения эквивалентного ко­эфициента:

Где Рр – вес подрессорной части, приходящейся на колесо в статическом положении, Н;

fст - статический прогиб подвески, см.

При заданном эквивалентном коэффициенте сопротивления колебаниям Кэ коэфициент Ка сопротивления амортизатора зависит от его типа и расположения относительно колеса.

Характеристика амортизатора и определение его геометрических параметров.

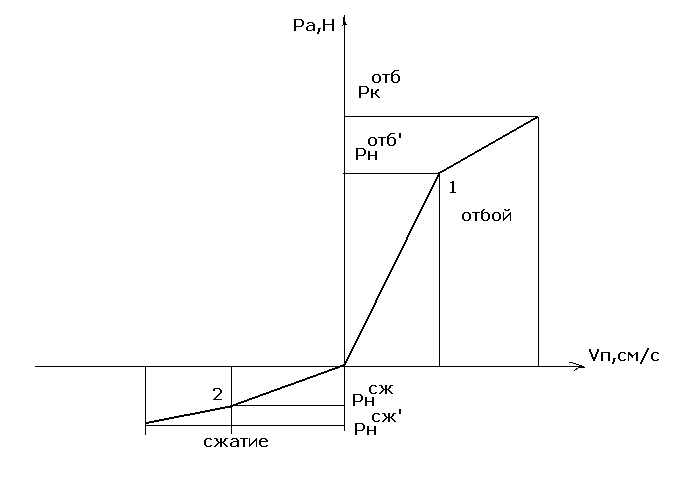

Характеристика амортизатора называется зависимость его силы сопротивления от скорости движения поршня относительно цилиндра. Она изображается графически в координатах Ра – Vn .Несимметричная характеристика амортизатора с разгрузочными клапанами показана на рис.

Усилия в амортизаторе Ра определяются для телескопического амортизатора, установленного под углом:

Зависимость силы на штоке амортизатора от скорости относительно перемещения штока и цилиндра рассчитывается в общем случае по формулам:

а) На начальном участке:

Где РN – сила на штоке амортизатора на начальном участке, Н;

Vn - скороость поршня, см/с;

Кан –коэффициент сопротивления амортизатора на начальном участке до открытия клапана, Н с/см;

n – показатель степени, принимаемый при инженерных расчётах n=1.

б) на клапанном участке:

Где Рн – сила сопротивления амортизатора в момент открытия клапана, Н;

Кан- коэфициент сопротивления амортизатора на клапанном участке, Н с/см ;
