Расчет крепления палубных грузов

Страница 1

Таблица 3.1

Исходные данные для расчетов крепления палубных грузов

Исходные данные

Вариант 1

Вариант 2

Вариант 3

Перевозится тяжеловес (ящик прямоугольной формы) весом 30 тонн, размером 5 * 2 * 3 м (длина,высота, ширина), установленный на палубе вдоль судна между комингсом люка и фальшбортом

Максимальный угол крена, °

30

35

35

Максимальный угол дифферента, °

8

9

10

Период бортовой качки, с

20

18

. 15

Период килевой качки, с

25

30

20

Высота волны, м

5

6

4

Координаты центра тяжести груза, м:

X

Y

Z

15

7

12

25

7

10

30

8

11

Допустимая нагруз-ка на палубу, кН/м2

45

45

45

Примечание. Номер варианта аналогичен номеру буксирующего судна.

Задания к разд. 3 курсовой работы:

1. Подобрать найтовы для крепления груза.

2. Проверить, является ли достаточной прочность палубы при перевозке груза во время качки.

Расчет крепления палубного груза выполняется в соответствии с рекомен-дациями ИМО

В приложении ИМО Кодекса безопасной практики размещения и крепления груза - «Методы оценки эффективности устройств крепления нестандартных грузов» - определен следующий порядок расчета сил, действующих на груз.

1. Расчет внешних сил, действующих на груз в продольном, поперечном и вертикальном направлениях, выполняется по формуле

F(x,y,z) = ma(x,y,z) + Fw(x,y) + Fs(x,y),

где F(x,y,z) - продольные, поперечные и вертикальные силы;

m - масса груза;

a(x,y,z) - продольное, поперечное и вертикальное ускорение (табл. 3.2);

Fw(x,y) - продольная и поперечная сила ветрового давления Рвет, кН,

Рвет = 1,5Sп

где Sn - площадь парусности груза (соответственно поперечная и продольная).

Fs(x,y) - продольная и поперечная сила удара волн.

2. Расчет силы ударов волн при заливании грузов,

F(x,y) = pS(x,y)

где S(x, у) - площадь заливания поверхности, перпендикулярная соответственно осям X, Y;

p = 7,4 кН - при высоте заливания 0,6м;

p = 19,6 кН - при высоте заливания 1,2м.

Если высота заливания находится в пределах от 0,6 до 1,2м, то величина p определяется методом линейной интерполяции.

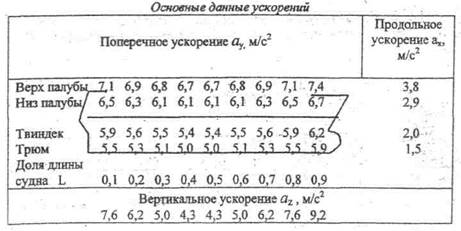

Таблица3.2

Приведенные величины поперечных ускорений включают составляющие сил тяжести, килевой качки и подъёма судна на волне параллельно палубе. Приведенные величины вертикальных ускорений не включают составляю­щую статического веса.

Основные данные ускорений рассматриваются применительно к следующим условиям эксплуатации:

- неограниченный район плавания;

- любое время года;

- длина судна L = 100м;

- эксплуатационная скорость 15 уз;

- отношение B/GM > 13 (В - ширина судна, GM- метацентричес-кая высота).

Для судов, длина которых отличается от 100 м, а скорость - от 15 уз, величины ускорений корректируются коэффициентом, приведенным в табл. 3.3

Таблица 3.3 Коэффициент корректуры ускорений в зависимости от длины и скорости судна

Скорость, УЗ

Длина, м

50

60

70

80

90

100

120

140

160

180

200

9

1,20

1,09

1,00

0,92

0,85

0,79

0,70

0,63

0,57

0,53

0,49

15

1,49

1,36

1,24

1,15

1,07

1,00

0,89

0,80

0,73

0,68

0,63

18

1,64

1,49

1,37

1,27

1,18

1,10

0,98

0,89

0,82

0,76

0,71

21

1,78

1,62

1,49

1,38

1,29

1,21

1,08

0,98

0,90

0,83

0,78

24

1,93

1,76

1,62

1,50

1,40

1,31

1,17

1,07

0,98

0,91

0,85
