Устройство двигателя

Страница 1

Устройство двигателя автомобиля в поперечном разрезе показано на рисунке 1.1.

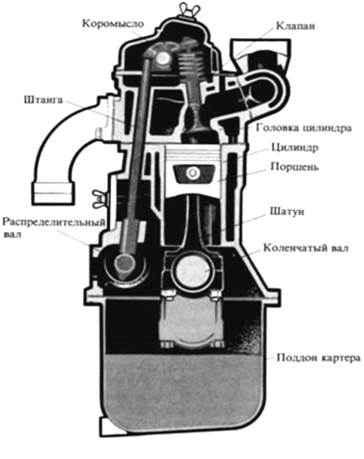

Рисунок 1.1 - Схема

На схеме показаны основные части двигателя автомобиля:

- распределительный вал,

- штанга,

- коромысло,

- клапан,

- головка цилиндра,

- цилиндр,

- поршень,

- шатун,

- коленчатый вал,

- поддон картера.

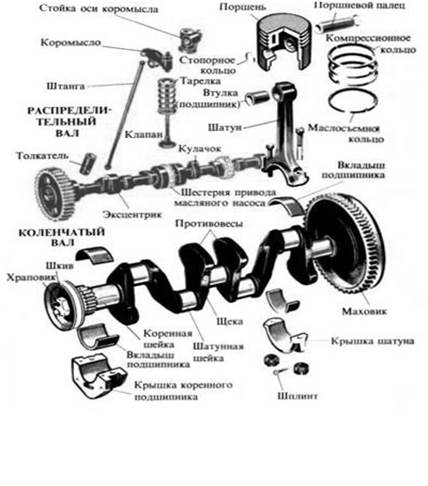

Рисунок 1.2 – Детали кривошипно-шатунного и газораспределительного механизмов

Рассмотрим основные части кривошипно-шатунного механизма двигателя и схему их взаимодействия. Кривошипно-шатунный механизм двигателя включает блок цилиндров, головку блока, поршни, поршневые пальцы и кольца, шатуны, коленчатый вал, коренные и шатунные подшипники, маховик и масляный картер (рисунок 1.2). Цилиндр является основной частью двигателя, в которой происходит весь рабочий процесс. Внутренняя часть цилиндра отполирована до зеркального блеска, поэтому ее и называют зеркалом цилиндра. У многоцилиндровых двигателей цилиндры изготовлены в одной общей отливке, образующей блок цилиндров.

Сверху блок плотно закрывает головка. В головке цилиндров имеются впускные и выпускные каналы, перекрываемые клапанами, и отверстия для ввертывания свечей зажигания. Через впускные каналы в цилиндры поступает горючая смесь, а через выпускные каналы выходят отработавшие газы. Между блоком и головкой ставят металлоасбестовую уплотняющую прокладку, обеспечивающую герметичность соединения. Блок и головка имеют двойные стенки, образующие полость, которую заполняют охлаждающей жидкостью. Эту полость называют рубашкой охлаждения.

Нижнюю часть поршня называют юбкой, верхнюю головкой, а плоскость, которая воспринимает давление газов, — днищем. С внутренней стороны юбка имеет приливы — бобышки с отверстиями для поршневого пальца. Для того чтобы юбка поршня могла постоянно прилегать к зеркалу цилиндра и не заклиниваться при тепловом расширении, на ней имеется разрез, допускающий ее сжатие.

Блок цилиндров двигателя легкового автомобиля составляет одно целое с верхней частью картера. Высокая жесткость блока обеспечивается тем, что плоскость разъема картера расположена ниже оси коленчатого вала на 50 мм.

Расстояние между осями цилиндров составляет 95 мм; по всей высоте цилиндров сделаны протоки для охлаждающей жидкости, благодаря чему обеспечивается интенсивный отвод тепла, улучшается охлаждение поршней и поршневых колец, несколько снижается температура моторного масла и уменьшается вероятность деформаций блока от неравномерного нагрева.

В верхней части цилиндров у некоторых блоков запрессованы короткие сухие гильзы длиной 40 мм со стенками толщиной 15,75 мм. При эксплуатации гильзы не выпрессовываются; растачивание и хонингование цилиндров при ремонтах производится совместно, т.е. так же, как и цилиндров, не имеющих гильз.

Водяная рубашка блока цилиндров сообщается с рубашкой головки блока через специальные отверстия в их взаимно прилегающих плоскостях, уплотняемых прокладкой головки блока.

В передней части блока имеется полость для цепной передачи, приводящей в движение распределительный вал и дополнительный вал привода масляного насоса, прерывателя-распределителя и бензонасоса. В передней части полости находится окно, закрываемое крышкой привода распределительного вала, для крепления которой передний торец блока снабжен фланцем с девятью резьбовыми отверстиями. Справа на блоке цилиндров расположены приливы с отверстиями для крепления водяного насоса, кронштейна генератора и кронштейна крепления подвески двигателя. С левой же стороны блока имеется развитый прилив, в котором размещен дополнительный вал привода масляного насоса, прерывателя-распределителя, бензинового насоса и маслоотделитель системы вентиляции картера. Чуть ниже расположены: прилив с отверстием для маслоизмерительного стержня (щупа), фланец крепления кронштейна подвески двигателя и резьбовое отверстие для краника слива охлаждающей жидкости из водяной рубашки блока цилиндров.
