Диаметр круга Dк - 600 мм;

Ширина круга Вк - 20 мм;

2.10 Требования безопасности при выполнении восстановительных работ

Обязанности Шлифовщика

1)Он должен выполнять только ту работу, которая поручена ему мастером; содержать свое рабочее место в чистоте и порядке.

Ему запрещается:

работать на неисправном и не имеющем ограждений станке;

пользоваться местным освещением с напряжением выше 36Вт;

2) действия рабочего перед началом работы:

приведение в порядок одежды;

приемка оборудования;

проверка исправности инструмента;

3) действия рабочего во время работы:

остановка станков;

выключение электродвигателей;

соблюдение правил личной гигиены;

4) действия рабочего после окончания работы:

приведение в порядок рабочего места;

При работе с шестерней коленчатого вала было замечено, что один из используемых съемников после соответствующей доработки (рис. 3.1) оказался наиболее универсальным, позволяющим просто и надёжно снимать шестерни с коленчатого вала.

Описание: C:\Documents and Settings\Admin\Рабочий стол\Съемник2.jpg

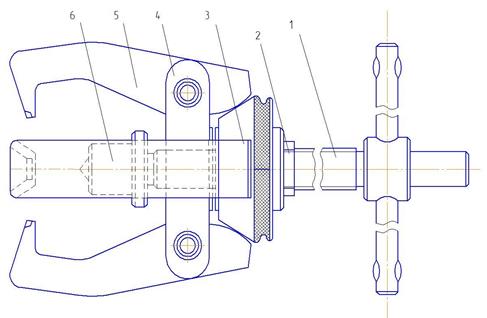

1-Силовой винт; 2- Контр гайка; 3- Корпус; 4-Тяги; 5-Захваты; 6-Наконечник

Рисунок 3.1 - Съёмник шестерни коленчатого вала.

По конструкции съёмники весьма разнообразны, так как разъединяемые с их помощью детали имеют различные формы и размеры.

Однако, несмотря на большое разнообразие конструкций, у всех съёмников есть узлы и детали, общие по назначению, а часто и по форме.

Рассмотрим конструкцию на примере наиболее широко распространённого лапчатого съёмника, показанного на (рис. 3.1).

Основой съёмника служит корпус 3. К нему присоединяются захваты 5, при помощи которых съёмник соединяется с деталью. Захваты иногда могут составлять одно целое с корпусом, крепиться на корпусе непосредственно или соединяться с ним при помощи тяг 4. Усилие, необходимое для выпрессовки, создаётся силовым винтом 1, заменяемым в ряде конструкций штоком гидравлического или пневматического цилиндра. На конце силового винта имеется невращающийся наконечник, что особенно не мало важно для валов с центральным резьбовым отверстием — при выпрессовке не происходит повреждения первого витка резьбы.

Использование трапецеидальной резьбы и невращающихся наконечников повышает КПД механизма, что, в свою очередь, требует приложения меньших усилий, соответственно уменьшается и износ резьбы.

Захваты

– наиболее ответственные детали съёмников. Концы захватов в большинстве конструкций обычно кончаются крючком, закрепляющим деталь.

Захваты съёмника работают в условиях сложного сопротивления, растяжения и изгиба, т. е. в условиях эксцентричного растяжения, поэтому изготовлять их необходимо с большим запасом прочности, с тем чтобы исключить деформацию в работе. В качестве материала для захватов применяют низколегированную сталь.

Силовой винт -

(шток)

съёмника выдерживает большие нагрузки, упорный конец винта (наконечник) следует закаливать для уменьшения его износа.

Корпус -в моём случае это планка изготовленная под три захвата, а в средней части предусматривается отверстие для силового винта (штока).
