Газораспределительный механизм

Страница 2

впускные клапаны 0,32—0,40/ 0,25—0,33;

выпускные клапаны 0,37—0,45/ 0,32—0,40.

На распределительных валах впускных клапанов наносится маркировка «I», выпускных клапанов — «Е»

Фазы газораспределения указаны в табл. 5 без учета зазора между кулачками распределительных валов и толкателями.

Таблица 5 Фазы газораспределения

Начало открытия впускного клапана до ВМТ такта выпуска, опережение

Закрытие впускного клапана после НМТ такта сжатия, запаздывание

34°

Начало открытия выпускного клапана до НМТ рабочего хода, опережение

42°

Закрытие выпускного клапана до ВМТ такта выпуска, опережение

Привод распределительных валов на двигателях проводится от коленчатого вала двумя цепями. Одна цепь, имеющая 80 звеньев, вращает промежуточную звездочку, вторая, имеющая 54 звена, передает вращение промежуточной звездочки распределительным валам. Цепи натягиваются гидравлическими натяжителями.

Диаметр опорных шеек распределительных валов, мм:

шейка №1 (со стороны привода распределительного вала) 27,935—27,955

шейки №2—5 23,935—23,955

Радиальный зазор распределительных валов, мм:

номинальный 0,045—0,086

максимально допустимый 0,15

Осевой зазор распределительных валов, мм:

номинальный 0,070—0,143

максимально допустимый 0,2

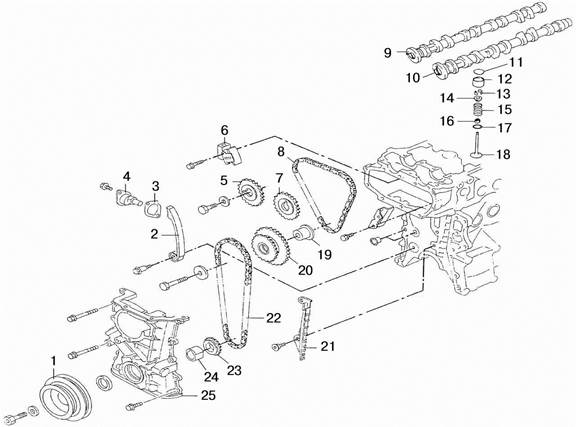

Рис. 3. Детали механизма газораспределения двигателей GA16DE: 1 — шкив коленчатого вала; 2 — башмак натяжителя; 3 — прокладка;

4 — натяжитель цепи привода промежуточной звездочки; 5 — звездочка впускного распределительного вала; 6 — натяжитель цепи привода распределительных валов; 7 — звездочка выпускного распределительного вала; 8 — цепь привода распределительных валов; 9 — распределительный вал впускных клапанов; 10 — распределительный вал выпускных клапанов; 11 — регулировочная шайба; 12 — толкатель;

13 — сухари; 14 — тарелка пружины; 15 — пружина; 16 — маслоотражательный колпачок; 17 — опорная шайба пружины; 18 — клапан; 19 — ось промежуточной звездочки; 20 — промежуточная звездочка; 21 — успокоитель; 22 — цель привода промежуточной звездочки; 23 — звездочка коленчатого вала; 24 — втулка привода масляного насоса; 25 — передняя крышка привода распределительных валов
