Таблица 3
Оборудование
Наименование |
Модель, тип |
Габариты |
Прибор для проверки прерывателей-распределителей Прибор для проверки конденсаторов Верстачный пресс, реечный, усилие до 1т. Диагностический стенд |
Э 213 РК-3 KR-8005А |
260 × 150 320 × 220 800 × 600 270 × 600 |
Таблица 4
Приспособления
Наименование |
Модель, тип |
Габариты |
Площадь, м2 |
Верстак электромонтажный Верстак слесарный Стеллаж для деталей Тумбочка для инструмента Ванна для мойки деталей Ларь для обтирочных материалов |
КО-389А 101910200 ИП-58 КО-379 2031 2249 |
1800 × 700 1200 × 500 2600 × 600 830 × 560 648 × 520 600 × 280 |
1,26 0,6 1,56 0,46 0,34 0,16 |

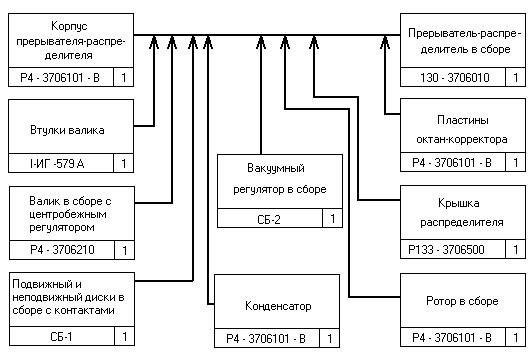

Схема технологического процесса сборки прерывателя-распределителя
ЗИЛ-130
Порядок сборки прерывателя-распределителя ЗИЛ-130
Запрессовать бронзовые втулки(3) в корпус прерывателя-распределителя(4). Вставить в корпус валик(1) в сборе с центробежным регулятором(5), и закрепить вал с муфтой (2) при помощи штифта(9). Установить в корпус прерывателя-распределителя подвижный и неподвижный диски в сборе с подшипником. Прикрутить к корпусу конденсатор, подсоединив провод. Подсоединить провод массы. Закрепить винты крепления дисков. Вставить в корпус винт-клемму с наружным изолятором, вставить внутренний изолятор и закрутить гайку.
Установить вакуумный регулятор, установить тягу к оси подвижного диска, подсоединить один конец провода массы и завинтить винты крепления оси. Закрутить винты вакуумного регулятора.
Установить ротор(6), соединив установочные пазы на валике и роторе. Установить крышку распределителя(7), застегнув двумя пружинными защёлками(10). Установить пластины октан-корректора(8) с регулировочными гайками, затянув их к корпусу болтом.
