Упругая характеристика подвески

Страница 1

Качество подвески определяется с помощью упругой характеристики, представляющей собой зависимость вертикальной нагрузки на колесо (G) от деформации (прогиба f) подвески, измеряемой непосредственно над осью колеса. Параметрами характеризующими упругие свойства подвески, являются:

- статический прогиб fст;

- динамический ход (прогиб) f Д (fдв и fдн -до верхнего и нижнего ограничителей хода);

- коэффициент динамичности КД;

- жесткость подвески Ср;

- силы трения 2F.

На рис.2.1. показана примерная характеристика подвески.

Кривые нагрузки и разгрузки не совпадают из-за трения в подвеске. За характеристику подвески условно принимают среднюю линию между кривыми сжатия и растяжения (отбоя).

Статический прогиб – это прогиб под действием статической нагрузки, приходящейся на колесо:

Где n– собственная частота колебаний кузова, кол/мин.

Желательно, чтобы эффективный статический прогиб соответствовал следующим данным:

для легковых автомобилей – 150¸300 мм;

для автобусов – 100¸200 мм;

для грузовых автомобилей – 80¸140 мм.

Для обеспечения надлежащей плавности хода желательно также, чтобы отношение статических прогибов задней и передней подвесок fз/fп находилось в следующих пределах:

легковые автомобили – 0,8¸0,9;

грузовые автомобили и автобусы – 1,0¸1,2.

Жесткость подвески равна тангенсу угла наклона касательной к средней линии характеристики подвески:

При статической нагрузке :Cp=Gст/fст, Н/мм

Полные динамические ходы отбоя fдв и fдн,а также прогибы f’ox и f”ox, при которых вступают в работу ограничители хода, показаны на рис.2.1.Динамический прогиб подвески fд определяет динамическую емкость подвески (заштрихованная площадь на рис.2.1). Чем выше динамическая емкость подвески, тем меньше вероятность ударов в ограничитель при движении автомобиля по неровной дороге. Динамический прогиб fд (включая прогиб резинового буфера) зависит от упругой характеристики подвески и от статического прогиба fст. Динамические прогибы сжатия fд можно принять в

следующих пределах:

- для легковых автомобилей fдв=fд=(0,5¸0,6) fст;

- для грузовых автомобилей fдв=fд=fст;

- для автобусов fдв=fд=(0,7¸0,8) fст.

Динамические качества подвески оценивает коэффициент динамичности КД по формуле:

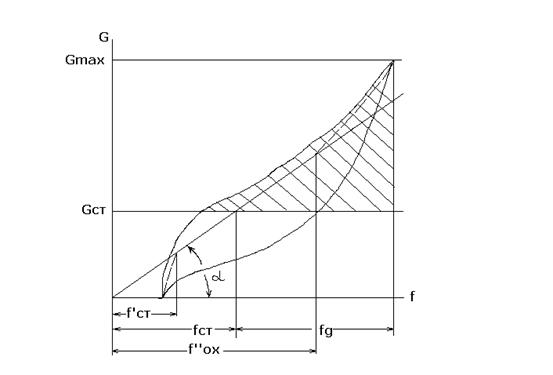

Упругая характеристика подвески.

Рис.2.1

При движении по неровным дорогам с увеличением амплитуды колебаний подвески ее жесткость должна увеличиваться. При малых значениях КД наблюдаются частые удары в ограничитель и подвеска «пробивается».
