Расчет буксирной линий

Расчет выполняется для определения возможности буксировки на волнении при заданной высоте волны, скорости буксировки и длине буксирной линии. Необходимо отметить, что; скорость буксировки на волнении должна быть меньше допустимой скорости буксировки на тихой воде, поскольку в буксирной линии возникают дополнительные динамические нагрузки за счет орбитального движения судов на волнении.

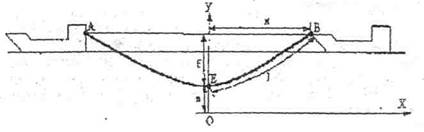

Рис. 1.2. Схема буксирной линии

При буксировке буксирная линия принимает форму цепной линии (рис. 1.2).

Цепная линия в системе координат XOY описывается следующими уравнениями:

а = Fг/АБС; l = ash(x/a); y = a + f = ach(x/a)

где а - параметр цепной линии, зависящий от величины горизонтальной составляющей силы ее натяжения Fг и веса единицы длины цепной линии р.

Из этих уравнений находим:

x/a = arsh(1/a) =√ ln[l/a + (l/a)2 + 1 ;

f/a = √ch(x/a) = (l/a)2 + 1 - 1

Полученные выражения используются при расчетах буксирной линии. Для упрощения расчетов по ним составлены таблицы, входным параметром которых является величина l/а [5].
