Выбор подвижного состава и его потребного парка

Страница 1

Для перевозки груза применяется АРВ (автономный рефрежераторный вагон) длиной 21м:

Погрузочная длина грузового помещения: 17520 мм.

Погрузочная ширина грузового помещения: 2615 мм.

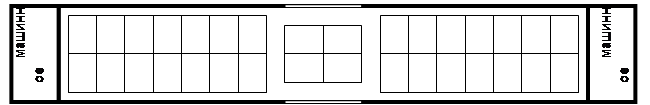

Поддоны размещаются по 32 штуки в 1 вагон, следовательно всего для перевозки 58 поддонов необходимо 2 АРВ с размещением в нем следующим образом:

Выбор маршрута перевозки

В виду срочности доставки вагоны включаются в состав пассажирского поезда и следуют по следующему маршруту:

При этом маршруте мы имеем 3 остановки по 2 часа в следующих пунктах:

Житомир

Могилев

Витебск

Определение расчетного срока доставки

Срок доставки рассчитывается по следующей формуле:

, где

L – расстояние между пунктами отправления и назначения, L=1696 км.

Vср – средняя скорость движения состава, Vср= 90 км/ч;

Топ – время на выполнение операций, связанных с отправлением и прибытием груза, Топ= 24 часа;

Тзад – время на задержки и остановки в пути, Тзад= 3*2 = 6 часов.

Предельный срок доставки данного груза Тпред= не ограничен

Следовательно все сроки доставки соблюдены.

Расчет времени премещения по участкам маршрута

Время перемещения рассчитывается по формуле:

Одесса - Житомир:

Житомир - Могилев:

Могилев - Витебск:

Витебск - С-Петербург:

Определение расчетных температур воздуха на участках и в остановочных пунктах маршрута

Расчетная температура наружного воздуха на момент прибытия или отправления определяется по формулам:

В интервале от 1 часа ночи до 13 часов:

t = t1 + ( t13 – t1 )*( T - 1) / 12 ;

В интервале от 13 часов до 1 часа:

t = t13 - ( t13 – t1 )*( T - 13) / 12,

где t1, t13 - расчетная температура воздуха в заданной точке на 1 час ночи;

Т – момент времени на который рассчитывается температура.

Средняя температура на участке или в промежуточном пункте определяется как среднее арифметическое температуры на момент прибытия и отправления. При этом, если временный интервал включает 1 час ночи или 13 часов, то температура в эти моменты включается в расчет средней.

1) Погрузка груза в Одессе начинается в 700 и заканчивается в 745. Отправление поезда в 800

2) Состав прибывает в Житомир в 1200 и отправляется из Житомира в 1400

3) Температура на участке Одесса – Житомир:

4) Состав прибывает в Могилев в 2006 и отправляется из Могилева в 22.06

5) Температура на участке Житомир – Могилев:

6) Состав прибывает в Витебск в 000 и отправляется из Витебска в 200

7) Температура на участке Могилев – Витебск:

8) Состав прибывает в Санкт-Петербург в 1000

9) Температура на участке Витебск – С-Пб:

Выбор оптимального температурного режима перевозки

В связи с характером и свойствами груза, для него установлен температурный режим перевозки tпер= +12С, с вентилированием.

Определение теплопритоков в грузовую кабину за время выполнения рейса

1) Теплоприток через обшивку грузовой кабины вследствие теплопередачи от наружного воздуха:

где:

KpFp – соответственно коэффициент теплопередачи и площадь грузовой кабины: Fр = 118.3 м2, Кр = 0.35;

ti – температура наружного воздуха на i-ом участке или в пункте стоянки;

T(i) – продолжительность нахождения транспортного средства на i-ом участке или в пункте стоянки;

КэFэ – соответственно коэффициенты теплопередачи и площадь поверхности перегородок между грузовой кабиной и машинным отделением АРВ: Fэ = 14.5 м2, Кр = 0.35;
