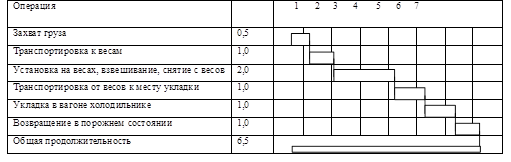

Для определения технического оснащения грузовых фронтов предварительно разрабатывается технологическая схема организации погрузочно-разгрузочных фронтов. Операции которые выполняются погрузчиком в течении цикла представлены на рисунке 3.1.
Рисунок 3.1 - Технологическая схема использования погрузчиков на холодильном складе при выдаче груза
На холодильном складе количество средств механизации рассчитывается отдельно по специализированным зонам работы: прием грузов; сортировка и размещение в камере хранения; выдача грузов со склада. Для каждой выделенной зоны разрабатывается технологический режим работы, нормируются временные показатели.
Рисунок 3.2 - Нормы времени на технологические операции
Часовая техническая производительность электропогрузчика определяется по формуле:
Qч=Gп.60/Тц, (3.1)
где Gп - масса груза перемещаемого за один цикл, т.
Тц - продолжительность рабочего цикла погрузчика, ч.
Qч=0,674.60/6,5=6,2 т/ч;
Количество погрузчиков обслуживающих один грузовой вагон равно:
Zо=Qв/Qч. τпв, (3.2)
где τпв - расчетная продолжительность погрузки одного вагона, τпв=3 часа.
Zо=26,96/6,2.3=1,5погрузчиков;
Принимаем Zо=2 погрузчика;
Определим фактическую расчетную продолжительность погрузки одного вагона:
τпв= Qипс/Qч. Zо, (3.3)
τпв= 26,96/6,2.2=2,2 часа.
Общее количество механизмов:
Z=Zo×mпв, (3.4)
Z=4.2=8погрузчиков
