Прочностные расчеты

Страница 1

Рассчитаем палец петлевого шарнира корневой секции дозатора.

Для этого определим реакции, действующие в шарнире при работе дозатора, для этого вернемся к расчетной схеме на рисунке 9.

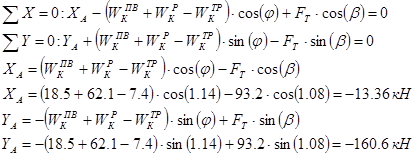

Составим уравнение равновесия сил в двух проекциях.

здесь:

;

;

;

;

.

Суммарная реакция равна

Необходимо добавить что в вертикальной плоскости на корневую часть крыла действует изгибающий момент, для определения его точного значения необходимо знать закон распределения масс в крыле дозатора, который нам не известен, поэтому оценим этот момент ориентировочно как:

Рассмотрим расчетную схему петлевого шарнира (см. рис.10).

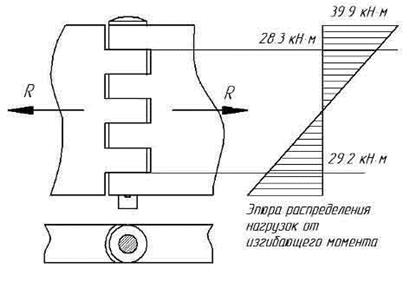

Рис.10. Расчетная схема петлевого шарнира

Выполним проверку пальца шарнира на срез и смятие. Условие прочности при расчете на срез имеет вид:

где:

- расчетные касательные напряжения;

- площадь поперечного сечения пальца;

- диаметр пальца;

- срезающая сила;

- допускаемое напряжение;

- предел текучести для стали 40;

- коэффициент запаса прочности.

Получаем

условие прочности выполняется.

Условие прочности при расчете на смятие имеет вид:

Здесь

Получаем

условие контактной прочности выполняется.

Проведем расчет тяги поворота крыла дозатора. Тяга работает на чистое растяжение. Условие прочности при растяжении имеет вид:

Здесь:

- максимальное напряжение;

- угол наклона тяги в вертикальной плоскости в расчетном положении;
