Подшипники ротора турбокомпрессора смазываются маслом, подаваемым из главной масляной магистрали по наружной трубке через отдельный фильтр тонкой очистки, закрепленный на фланце правого впускного трубопровода. Топливный насос смазывается маслом, из картера, а подшипники водяного насоса – консистентным смазочным материалом, периодически вводимым через пресс-масленку. Все остальные трущиеся поверхности смазываются масляным туманом, образующимся при ударе вытекающего из подшипников масла о поверхности коленчатого вала, шатунов и других деталей.

Смазочная система с сухим картером используется в двигателях, меняющих во время работы свое положение относительно горизонта, вследствие чего возможно обнажение маслозаборника и нарушение подачи масла насосом, увеличение выбора масла через сальники и маслозаливные горловины. В высокофорсированных двигателях применение системы с сухим картером объясняется также тем, что масло меньше времени соприкасается с картерными газами и нагретыми деталями, меньше вспенивается, медленнее окисляется и насыщается водой и топливом, что способствует сохранению свойств масла, сокращению расхода и увеличению сроков между сменами масла. На рис. 3 видны дополнительные устройства смазочной системы с сухим картером, которых нет в системе с мокрым картером. Поддон картера или рама имеют по концам углубления, из которых масло откачивается двумя секциями 3 насоса с помощью двух маслозаборников 2 в наружный циркуляционный бак 14 через охладитель 10 по общему нагнетательному трубопроводу, что предотвращает засасывание пены одной из секций.из циркуляционного бака в главную магистраль 8 двигателя масло подается с помощью нагнетательной секции 5 масляного насоса через полнопоточный фильтр 6.

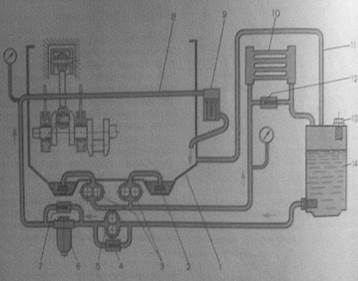

Рис.3

в) Комбинированные смазочные системы позволяют упростить конструкцию двигателя, так как часть трущихся поверхностей смазывается разбрызгиваемым маслом, а под давлением оно подводится только к наиболее напряженным узлам трения, главным образом к подшипникам коленчатого и распределительного валов.

Система смазки состоит из:

поддона картера,

масляного насоса с маслоприемником,

масляного фильтра,

каналов для подачи масла под давлением, просверленных в блоке цилиндров, головке блока и в других деталях двигателя.

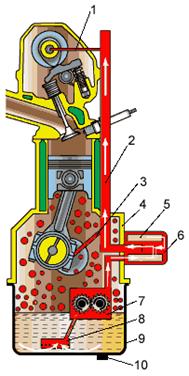

Рис. 4. Схема системы смазки двигателя

1 - канал подачи масла к газораспределительному механизму; 2 - главная масляная магистраль; 3 - канал подачи масла к подшипникам коленчатого вала; 4 - картер двигателя; 5 - фильтрующий элемент; 6 - корпус масляного фильтра; 7 - масляный насос; 8 - маслоприемник с сетчатым фильтром; 9 - поддон картера; 10 - пробка для слива масла.

Поддон картера является резервуаром для хранения масла. Когда масло заливается через маслозаливную горловину, оно проходит по пустотам внутри двигателя и опускается в поддон картера. Уровень, имеющегося в поддоне масла, можно измерить масляным щупом через отверстие в картере двигателя.

Масляный насос под давлением подает масло (через фильтр и каналы) к трущимся деталям кривошипно-шатунного и газораспределительного механизмов. Насос состоит из двух шестерен и приводится в действие от коленчатого вала двигателя. При вращении шестеренок, зубья захватывают масло и нагнетают его в главную масляную магистраль.

http://www.autolub.info/pics/oilsystem_2.jpg

Рис. 5. Схемы шестеренных насосов системы смазки:

а - с внешним зацеплением; б - с внутренним зацеплением;

1 - разгрузочная канавка; 2 - полость нагнетания; 3 - полость всасывания

Производительность масляного насоса и создаваемое давление в значительной мере зависит от вязкости масла и частоты вращения вала двигателя, которая изменяется в широких пределах. Кроме того, в процессе эксплуатации сопряженные детали двигателя изнашиваются, что приводит к увеличению зазоров между ними и к повышению количества прокачиваемого масла. Чтобы обеспечить бесперебойную подачу масла ко всем трущимся деталям при неблагоприятном сочетании указанных факторов, расчетную производительность масляного насоса увеличивают, а для поддержания требуемого давления в магистрали вводят регулятор, называемый редукционным клапаном.

Устройство масляного насоса судового реверсивного дизеля показано на рис. 6. В корпусе 4 насоса расположены откачивающая 10 и нагнетательная 11 секции, нижние зубчатые колеса которых приводятся в движение зубчатым колесом 9. В клапанных коробках 2 и 5 смонтированы по четыре нагнетательных 1 и 3 и всасывающих 6 и 8 клапана. При указанном стрелками направлении вращения зубчатых колес секция 10 откачивает масло из картера дизеля через нижний клапан 8 и нагнетает его через верхний клапан 3 в масляную цистерну. Секция 11 при этом нагнетает масло из цистерны через нижний всасывающий и верхний нагнетательный клапаны в дизель. При обратном направлении вращения зубчатых колес в случае реверсирования двигателя откачивающая и нагнетательная секции засасывают масло из дизеля и цистерны через верхние всасывающие клапаны и нагнетают его через нижние нагнетательные клапаны в цистерну и дизель.
