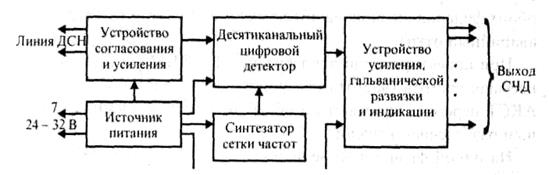

Рис. 6. Структурная схема блока СЧД-10

Синтезатор сетки частот (на основе программируемой логической матрицы) позволяет формировать необходимые частоты (образцы сигналов) для синхронного детектирования частот, поступающих от АКСТ-СЧМ. Десятиканальный цифровой детектор с компаратором уровня сигнала обеспечивает одновременную обработку сигналов от 10 АКСТ.

Выделенные детектором сигналы поступают на устройства усиления и гальванической развязки и индикации и далее с выходов СЧД (оптронные ключи) в концентратор для анализа и последующих преобразований информации.

Работу блока СЧД-10 обеспечивает источник питания, представляющий собой стабилизированный однотактный преобразователь постоянного напряжения 24—32 В в посто-янное напряжение 12 и 5 В.

Для съема информации со станционных устройств в системе АПК-ДК используются приборы ПИК-10 и ПИК-120, выполненные на основе программируемых индустриальных контроллеров (ПИК).

Прибор ПИК-10 имеет 10 аналоговых и 10 цифровых входов и предназначен для следующего:

измерения средних значений напряжений на обмотках путевых реле;

преобразования переменного напряжения на цифровом входе в сигнал логической 1 и логического 0 при его отсутствии;

измерения сопротивления изоляции внешних цепей;

преобразования в цифровой вид измеренных значений напряжения и передачи на внешний процессор в виде 10-разрядного кода;

передачи измеренных значений сопротивления изоляции в виде последовательного цифрового кода на внешний процессор по его запросу;

формирования сигнала включения внешнего модема.

В ПИК-10.2 (рис. 7) внешние измеряемые напряжения подаются на 10 аналоговых дифференциальных входов. Измерения начинаются, если на микроконтроллер от внешнего процессора поступает соответствующая команда.

Аналоговые входы микроконтроллер опрашивает, последовательно подключая каждый из них к общему аналого-цифровому преобразователю АЦП.

Входы переключаются релейно-транзисторным коммутатором. Измеряемое напряжение выпрямляется прецезионным выпрямителем, фильтруется фильтром низкой частоты ФНЧ и в виде однополярного аналогового сигнала с напряжением, равным среднему значению входного сигнала, подается через мультиплексор на АЦП, где преобразуется в восьмибитный код.

При измерении сопротивления изоляции +24 В подключаются к внешнему проводу и измеряют сопротивление току утечки на «землю».

Цепь тока утечки (измерения): +24 В, RB и ФНЧ и входные сопротивления аналогового преобразователя дифференциального сигнала в однополярный на внешний провод, подключенный релейно-транзисторным коммутатором аналоговых дифференциальных сигналов, сопротивление изоляции, - 24 В. Для измерения на АЦП через мультиплексор подается напряжение, выделяемое на и пропорциональное сопротивлению изоляции.

Во избежание влияния на измерение сопротивления изоляции входного переменного напряжения параллельно подключен конденсатор, образующий совместно с и RB низкочастотный фильтр

Для повышения точности измерений напряжения и сопротивления изоляции по каждому каналу полученные данные усредняются за 256 выборок. Это позволяет измерять напряжение с точностью 2%, а сопротивление изоляции 5%.

Десять цифровых входов через оптронные преобразователи подключаются к соответствующим входам портов контроллера.

Если на цифровом входе присутствует переменное напряжение, на выходе оптрона возникает пульсирующее напряжение с амплитудой, соответствующей транзисторно-транзисторной логике (ТТЛ). В противном случае на выходе устанавливается постоянное напряжение +5 В.

Связь микроконтроллера с управляющим внешним процессором устанавливается по двум последовательным линиям Rx и Rx типа «токовая петля» или через интерфейс RS-485 с максимальной скоростью до 9600 Бод. Одновременно к одной линии связи может быть подключено до 16 приборов ПИК-10 с индивидуальными адресами.

На линейных пунктах необходимо контролировать большое число дискретных датчиков — реле ЭЦ. Для этой цели используются приборы ПИК-120 с 120 цифровыми входами, распределенными на 15 независимых групп по восемь входов в каждой.

Дискретные сигналы на входы ПИК-120 подаются специально выделенными контактами реле ЭЦ или через оптронные развязки с клемм пульта управления ЭЦ. Последний вариант предпочтительнее, так как не требует установки дополнительных реле-повторителей при отсутствии свободных контактов у контролируемых основных реле.

Каждый цифровой вход ПИК-120 (рис. 8) имеет оптронный преобразователь для гальванической развязки и общий для групп коммутируемый преобразователь уровня ТТЛ. Информация с входов считывается погруппно, т.е. побайтно, так как в группе содержится восемь входов, подключенных микроконтроллером одновременно.
