В систему вакуумного трубопровода между всасывающей трубой и гидровакуумным усилителем установлен запорный клапан, который автоматически , разъединяет их при остановке двигателя. Это позволяет за счет внутреннего запаса вакуума в системе произвести без участия двигателя одно-два торможения.

Регулятор давления

Это устройство регулирует давление в гидравлическом приводе тормозных механизмов задних колес в зависимости от нагрузки на заднюю ось автомобиля. Регулятор давления включен в оба контура тормозной системы, и через него тормозная жидкость поступает к обоим задним тормозным механизмам. Регулятор давления крепится к кронштейну двумя болтами. При этом передний болт одновременно крепит вильчатый кронштейн рычага привода регулятора давления. На пальце этого рычага шарнирно штифтом крепится двухплечий рычаг. Его верхнее плечо через ось связано с упругим рычагом, другой конец которого через серьгу шарнир соединяется с кронштейном рычага задней подвески. Кронштейн вместе с рычагом за счет овальных отверстий под болт крепления можно перемещать относительно регулятора давления. Этим самым регулируется усилие, с которым рычаг действует на поршень регулятора. В исходном положении педали тормоза поршень поджат рычагом через пластинчатую пружину к толкателю, который под этим усилием поджимается к седлу клапана. При этом клапан отжимается от седла и образуется зазор, а также зазор между головкой поршня и уплотнителем. Через эти зазоры камеры сообщаются между собой.

Колесные тормозные механизмы. Автомобиль ГАЗ-51А имеет ножные тормоза, действующие на все четыре колеса, и ручной тормоз, действующий на силовую передачу.

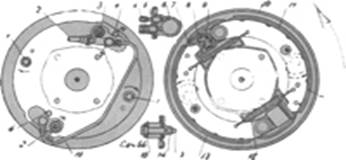

На рисунке показан колесный тормоз автомобиля ГАЗ-51А. На кожухе заднего моста или к флянцу поворотной цапфы переднего моста неподвижно укреплен тормозной диск /, на котором установлены две колодки 13 с фрикционными накладками //. Каждая колодка имеет внизу отдельную опору в виде эксцентриковой шайбы на пальце 10, а сверху опирается на эксцентрик 5; к эксцентрикам 6 колодки прижимаются пружиной 12. От бокового смещения колодки удерживаются скобами.

В цилиндр 5 поступает тормозная жидкость, давление которой раздвигает поршни и через толкатели прижимает колодки к тормозному барабану.

Зазор между тормозными колодками и барабаном регулируется в верхней и нижней части колодок. В нижней части — эксцентриковыми шайбами, которые поворачиваются вместе с пальцами 10 в отверстиях полок колодок. Пальцы 10 укреплены в отверстиях тормозного диска 1 гайками 9. Выступающие концы пальцев имеют лыски для ключа и регулировочные метки, которые Передняя колодка по ходу автомобиля (на рисунке левая) работает по направлению вращения тормозного барабана и прижимается к нему еще и за счет силы трения, чем создает большее торможение "по сравнению с задней колодкой, работающей против вращения барабана. В результате этого накладки могут изнашиваться неравномерно. Для равномерного износа накладка передней (левой) колодки делается а это уравнивает удельные давления на поверхности вкладок и их износ. Здесь усиливающее действие за счет трения получается только у одной передней колодки. Чтобы уравнять удельное давление на трущейся поверхности обеих колодок, а

следовательно, и износ их, колодки разводят так, чтобы обе они прижимались к тормозному барабану по вращению, то есть чтобы у обеих было усиливающее действие за счет трения.Это устройство применено в тормозах передних колес автомобиля «Волга». Здесь каждая колодка имеет неподвижную самостоятельную опору, но прижимается к тормозному барабану отдельным тормозным цилиндром. При этом оба тормозные цилиндра, расположенные в диаметрально противоположных точках окружности тормозных барабанов, соединены между собой уравнительной трубкой 16.

Колодки прижимаются к тормозному барабану по вращению при движении автомобиля вперед; от этого торможение заметно усиливается, но при движении задним ходом оно снижается.
